Овај документ пружа-дубинску анализу техника изградње електротехнике у подстаницама, комбинујући практичне студије случаја до детаља седамкључни кораци: Монтажа опреме, Инсталација сабирница, распоред панела и ормара, конструкција уређаја за уземљење, полагање каблова, мере противпожарног заптивања и ожичење секундарног кола. Ови кораци су кључни за осигурање укупног квалитета пројекта трафостанице.
1. Инсталација опреме
У електротехничкој изградњи трафостаница,инсталација опреме је први и критичан коракизградње трафостаница. То укључује више техничких захтева, укључујући да ли је сама опрема у складу са спецификацијама и захтевима произвођача, да ли покретни делови могу да раде флексибилно и исправно, као и поузданост електричних и механичких блокада. Истовремено, неопходно је осигурати да све заптивне компоненте имају добре перформансе заптивања, да делови порцелана немају оштећења и пукотине, а спољашњост опреме остаје нетакнута и незагађена.
Штавише, посебна пажња је потребна за перформансе повезивања прекидача и њихових погонских механизама како би се осигурало да не дође до ометања, са тачним и јасним индикацијама за отварање и затварање, као и поузданим и исправним радом помоћних прекидача. У међувремену, подешавања аларма и закључавања релеја густине морају бити у складу са релевантним прописима, а рад електричних кола мора бити верификован као исправан. Поред тога, параметри као што су притисак, брзина цурења и садржај влаге гаса СФ6 су критични индикатори којима је потребна строга контрола током процеса инсталације опреме.
Да би се постигао циљ да приликом монтаже не буду потребне подлошке за подешавање, примарни задатак је да се обезбеди тачност грађевинске конструкције, задржавајући грешку елевације уграђених делова темеља у дозвољеном опсегу одређеном кодовима за пројектовање. Штавише, током фазе одабира опреме, приоритет треба дати опреми са функцијама подешавања вијака како би се омогућила флексибилна подешавања на-лицу места.

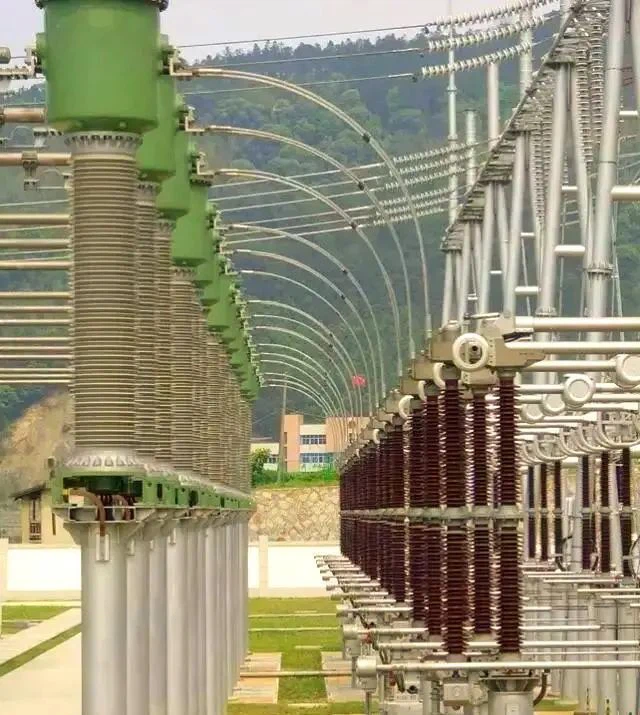

2. Инсталација сабирница
Након уградње носача прекидача, следећи критични корак је уградња сабирница.Инсталација сабирница укључује флексибилне сабирнице и цевасте сабирнице. Овај корак на сличан начин захтева педантан рад и стриктно поштовање спецификација како би се обезбедио нормалан рад електроенергетског система и безбедност и стабилност опреме.
2.1 Кључне тачке за флексибилну инсталацију сабирница
Уверите се да жице проводника нису лабаве, поломљене нити да су оштећене и проверите да ли има удубљења или деформација у проводницима проширеног{0}}пречника. Између опреме, флексибилни проводници треба да се савијају природно и глатко, са доследном закривљеношћу и уредним распоредом. Штавише, савијање флексибилних прикључака сабирница на опрему мора бити конзистентно, са одговарајућом непропусношћу и општом естетском привлачношћу. Распоред краткоспојника треба да буде гладак, а нагиб трофазних краткоспојника мора бити уравнотежен.
2.2 Преглед кључних тачака за инсталацију цевастих сабирница
Секције трофазних сабирничких цеви морају имати паралелне осе и уједначену висину, док угиб мора бити стриктно у складу са дизајном и спецификацијама. Изглед треба да буде гладак и чист, технике заваривања морају бити одличне, обезбеђујући да су заварени шавови удаљени најмање 50 мм од ивица носача. Поред тога, ознаке у боји морају бити потпуне и тачне.
3. Инсталација панела и ормара
Приликом постављања панела и ормара, обавезно је стриктно поштовање техничких захтева.Инсталација панела и ормара наглашава равне површине панела, безбедно причвршћивање, јасно именовање/идентификацију и поуздане везе за уземљење. Ово укључује равност површине контролних, заштитних, аутоматизованих и ДЦ панела распоређених у редове; грешку равности између два суседна панела треба контролисати унутар 1,5 мм, а за сигурно причвршћивање треба користити завртње. Штавише, на предњој и задњој страни панела и ормарића треба јасно да буду приказани називи/идентификациони бројеви. Компоненте унутар панела и ормара (укључујући прикључне кутије и локалне ормаре) морају имати потпуне и лако препознатљиве етикете. Поред тога, тело панела/ормана мора бити поуздано повезано са уземљењем ради безбедности. За врата која се могу отворити треба користити флексибилну бакарну плетеницу за поуздано уземљење.
4. Конструкција уређаја за уземљење
Приликом израде уређаја за уземљење неопходно је да сепоштовати строге захтеве за заваривање и обележавањеда би се обезбедила дубина укопавања тела за уземљење, дужине круга су у складу са прописима и избегли безбедносни ризици.
4.1 Закопавање и заваривање тела за уземљење
Дубина закопавања тела за уземљење треба да буде у складу са пројектним спецификацијама. Ако није наведено, не би требало да буде мање од 0,6 метара. Челична тела за уземљење треба да буду спојена помоћу заваривања у преклопу, обезбеђујући да дужина преклопа и метода заваривања испуњавају захтеве кода. После заваривања, антикорозивни третман се мора применити одмах, посебно на исеченим деловима челика и деловима где је поцинковани слој оштећен током заваривања поцинкованог челика.
4.2 Стандардизовано заваривање тела за уземљење
Заваривање у преклопу је пожељно за заваривање тела за уземљење (проводника), а дужина преклопа мора да испуњава следеће захтеве:
За равни челик, дужина преклопа је двоструко већа од ширине (и најмање три ивице треба да буду заварене).
За округли челик, дужина преклопа је шест пута већа од пречника.
Када повезујете округли челик са равним челиком, дужина преклопа је шест пута већа од пречника округлог челика.
Приликом заваривања равног челика на челичне цеви или равног челика на угаони челик, да би се обезбедила поузданост везе, поред заваривања са обе стране контактне површине, треба додати додатну закривљену (или под правим{0}}углом) стезаљку направљену од челичне траке, или се сама челична трака може савити у кривину (или прави угао) и заварити за челичну цев (или угаони челик).
4.3 Повезивање громобрана и пуних проводника
Приликом уградње уређаја за уземљење кључан је избор начина повезивања громобрана (лајсне) и одводних проводника. Да би се осигурала сигурност и стабилност везе, треба користити заваривање или термичко (егзотермно) заваривање.
У пракси је примећено да се неке инсталације независних громобрана не придржавају овог захтева, што доводи до тога да се при повезивању доњих проводника не користи заваривање. Ова пракса може утицати на укупне перформансе и безбедност уређаја за уземљење. Због тога је императив осигурати да је одабран исправан метод заваривања и да се дужина преклопа строго контролише у складу са захтевима кода како би се гарантовао стабилан и ефикасан рад уређаја за уземљење.
